পণ্যের বিবরণ:
|
| আকার: | 18.2*26.7*2.8মিমি | TX পাওয়ার: | 17dBm |
|---|---|---|---|
| Rx সংবেদনশীলতা: | -95dbm | TX বর্তমান: | 278mA |
| আরএক্স কারেন্ট: | 59mA | স্ট্যান্ডবাই কারেন্ট: | 4uA |
| অ্যান্টেনার ধরন: | চিপ অ্যান্টেনা | চিপসেট: | CC3200 |
| বিশেষভাবে তুলে ধরা: | তি সিসি 3200 ওয়াইফাই মডিউল,Ta3200R1D তি সিসি 3200 ওয়াইফাই মডিউল,ওডিএম ওএম সিসি 3200 ওয়াইফাই মডিউল |
||

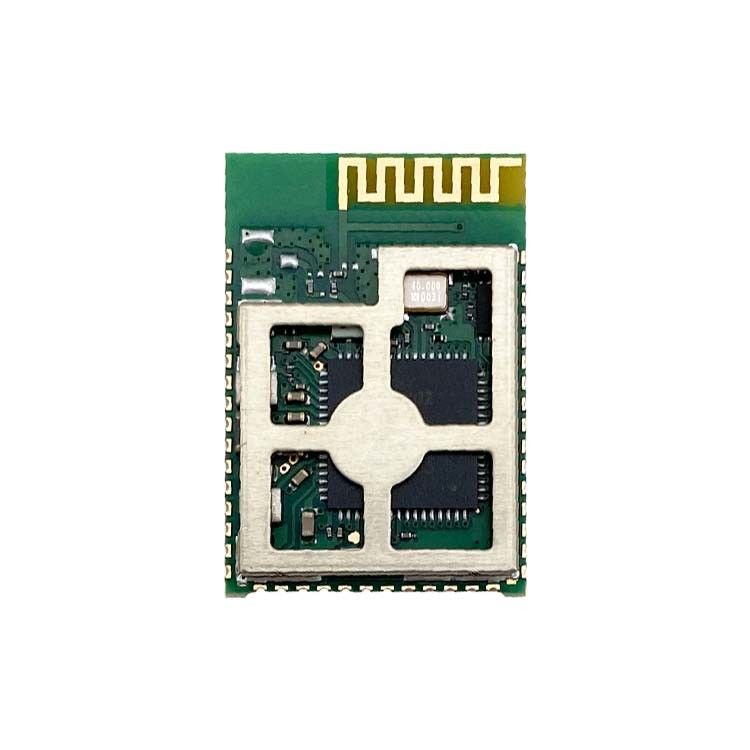

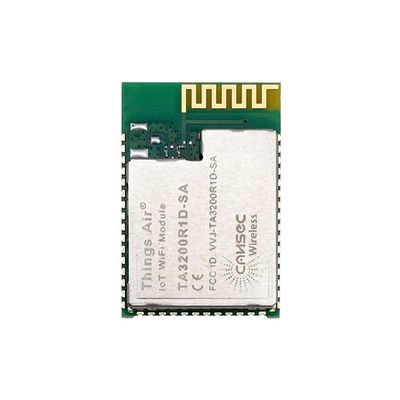

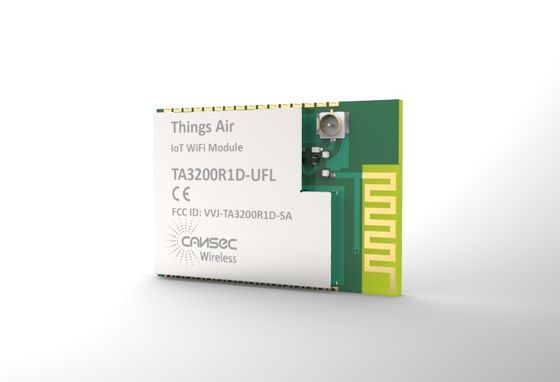

নমনীয় ওডিএম/ওইএম বিকল্প ক্যানসেক Ta3200R1D Ti CC3200 আরএফ ওয়্যারলেস ট্রান্সমিটার এবং রিসিভার মডিউল ওয়াইফাই মডিউল
নমনীয় ওডিএম/ওইএম বিকল্প ক্যানসেক Ta3200R1D Ti CC3200 আরএফ ওয়্যারলেস ট্রান্সমিটার এবং রিসিভার মডিউল ওয়াইফাই মডিউল
লিংক কিনুন↓↓↓
| প্যাড নম্বর | পিন নাম | বর্ণনা | CC3200 Pkg পিন নম্বর |
| 1 | জিএনডি | মাটি | 65 |
| 2 | ANTSEL1 | অ্যান্টেনা নির্বাচন নিয়ন্ত্রণ | 29 |
| 3 | ANTSEL2 | অ্যান্টেনা নির্বাচন নিয়ন্ত্রণ | 30 |
| 4 | nRESET | মাস্টার চিপ রিসেট, সক্রিয় কম, অভ্যন্তরীণ পুলআপ | 32 |
| 5 | এসওপি ২ | শক্তির অনুভূতি ২ | 21 |
| 6 | এসওপি ১ | শক্তির অনুভূতি ১ | 34 |
| 7 | এসওপি0 | শক্তির অনুভূতি 0 | 35 |
| 8 | এন সি | - | - |
| 9 | এন সি | - | - |
| 10 | এন সি | - | - |
| 11 | জিএনডি | মাটি | 65 |
| 12 | জিএনডি | মাটি | 65 |
| 13 | VBT_CC | চিপ সরবরাহ ভোল্টেজ (ভিবিএটি) | 10,37,39,44,54 |
| 14 | VDD_ANA2 | ANA2 DCDC O | 47 |
| 15 | GPIO_30 | সাধারণ উদ্দেশ্যের I/O | 53 |
| 16 | GPIO_31 | সাধারণ উদ্দেশ্যের I/O | 45 |
| 17 | জিএনডি | মাটি | 65 |
| 18 | GPIO_00 | সাধারণ উদ্দেশ্যের I/O | 50 |
| 19 | GPIO_01 | সাধারণ উদ্দেশ্যের I/O | 55 |
| 20 | GPIO_02 | সাধারণ উদ্দেশ্যের I/O | 57 |
| 21 | GPIO_03 | সাধারণ উদ্দেশ্যের I/O | 58 |
| 22 | GPIO_04 | সাধারণ উদ্দেশ্যের I/O | 59 |
| 23 | GPIO_05 | সাধারণ উদ্দেশ্যের I/O | 60 |
| 24 | GPIO_06 | সাধারণ উদ্দেশ্যের I/O | 61 |
| 25 | GPIO_07 | সাধারণ উদ্দেশ্যের I/O | 62 |
| 26 | GPIO_08 | সাধারণ উদ্দেশ্যের I/O | 63 |
| 27 | GPIO_09 | সাধারণ উদ্দেশ্যের I/O | 64 |
| 28 | জিএনডি | মাটি | 65 |
| 29 | জিএনডি | মাটি | 65 |
| 30 | GPIO_10 | সাধারণ উদ্দেশ্যের I/O | 1 |
| 31 | GPIO_11 | সাধারণ উদ্দেশ্যের I/O | 2 |
| 32 | GPIO_12 | সাধারণ উদ্দেশ্যের I/O | 3 |
| 33 | GPIO_13 | সাধারণ উদ্দেশ্যের I/O | 4 |
| 34 | GPIO_14 | সাধারণ উদ্দেশ্যের I/O | 5 |
| 35 | GPIO_15 | সাধারণ উদ্দেশ্যের I/O | 6 |
| 36 | GPIO_16 | সাধারণ উদ্দেশ্যের I/O | 7 |
| প্যাড নম্বর | পিন নাম | বর্ণনা | CC3200 Pkg পিন নম্বর |
| 37 | GPIO_17 | সাধারণ উদ্দেশ্যের I/O | 8 |
| 38 | GPIO_22 | সাধারণ উদ্দেশ্যের I/O | 15 |
| 39 | JTAG_TDI | জেটিএজি টিডিআই, ডিফল্ট পিনআউট রিসেট করুন। | 16 |
| 40 | JTAG_TDO | JTAG TDO. ডিফল্ট পিনআউট পুনরায় সেট করুন | 17 |
| 41 | GPIO_28 | সাধারণ উদ্দেশ্যের I/O | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK রিসেট ডিফল্ট পিনআউট | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS রিসেট ডিফল্ট পিনআউট | 20 |
| 44 | জিএনডি | মাটি | 65 |
