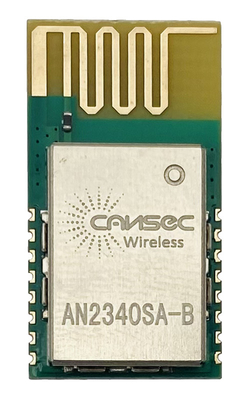

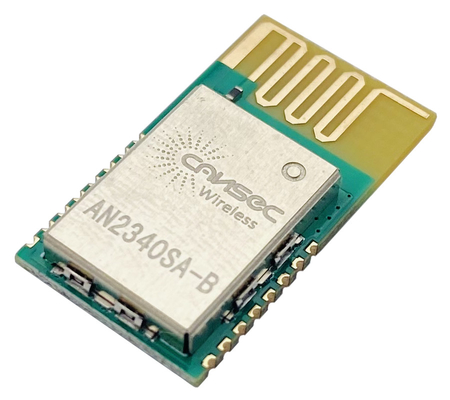

BLE 5.3 লো এনার্জি ব্লু AN2340SA-B মডিউল আইপেক্স লং ডিসটেন্স 2.4 গিগাহার্টজ টিআই CC2340R5 জিগবি থ্রেড মডিউল

AN2340 মডিউলটি টিআই এর CC2340 এর উপর ভিত্তি করে ডিজাইন করা হয়েছে। সিম্পললিঙ্ক TM CC2340R5 ডিভাইসটি একটি 2.4 গিগাহার্টজ ওয়্যারলেস মাইক্রোকন্ট্রোলার (এমসিইউ) যা ব্লুটুথ® 5.3 লো এনার্জি, জিগবি®, আইইইই 802 লক্ষ্য করে।15.4, এবং প্রাইভেট ২.৪ গিগাহার্টজ অ্যাপ্লিকেশন।ডিভাইসটি কম-পাওয়ার ওয়্যারলেস যোগাযোগের জন্য অপ্টিমাইজ করা হয়েছে যা বিল্ডিং অটোমেশনে অন-চিপ ডুয়াল ইমেজ ওভার দ্য এয়ার ডাউনলোড (ওএডি) সমর্থন (ওয়্যারলেস সেন্সর), আলোক নিয়ন্ত্রণ, মোমবাতি), সম্পদ ট্র্যাকিং, মেডিকেল, খুচরা ইপিওএস (ইলেকট্রনিক পয়েন্ট অফ সেল), ইএসএল (ইলেকট্রনিক শেল্ফ লেবেল) এবং ব্যক্তিগত ইলেকট্রনিক্স (খেলনা, HID, স্টাইলাস পেন) বাজার।এই ডিভাইসের হাইলাইট বৈশিষ্ট্য অন্তর্ভুক্ত:
* ব্লুটুথ ® 5 বৈশিষ্ট্যগুলির জন্য সমর্থনঃ LE কোডেড PHYs (লং রেঞ্জ), LE 2-এমবিট PHY (হাই স্পিড), বিজ্ঞাপন এক্সটেনশন, একাধিক বিজ্ঞাপন সেট, সিএসএ # 2, দিকনির্দেশনা সন্ধান,পাশাপাশি ব্লুটুথ ® 4 এর মূল বৈশিষ্ট্যগুলির জন্য পিছনের সামঞ্জস্য এবং সমর্থন.২ এবং এর আগের নিম্ন শক্তি স্পেসিফিকেশন।
* সম্পূর্ণরূপে যোগ্যতাসম্পন্ন ব্লুটুথ ® ৫.৩ সফটওয়্যার প্রোটোকল স্ট্যাক সিম্পললিঙ্ক TM সিসি২৩এক্সএক্স সফটওয়্যার ডেভেলপমেন্ট কিট (এসডিকে) এর সাথে অন্তর্ভুক্ত।
* ব্লুটুথ® মেশ (নিম্ন শক্তির নোড) এর জন্য সমর্থন।
* সিম্পললিঙ্কTM CC23x0Rx সফটওয়্যার ডেভেলপমেন্ট কিট (SDK) এ জিগবি® প্রোটোকল স্ট্যাক সমর্থন।
* আরটিসি অপারেশনাল এবং সম্পূর্ণ র্যাম রিটেনশন সহ 0.7 μA এর অতি-নিম্ন স্ট্যান্ডবাই বর্তমান যা বিশেষত দীর্ঘ ঘুমের ব্যবধানের অ্যাপ্লিকেশনগুলির জন্য ব্যাটারির জীবনকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।
* ডিউটি-সাইকেলযুক্ত বিএলই ব্যবহারের ক্ষেত্রে খুব কম গড় রেডিও কারেন্ট। টিএক্স আউটপুট পাওয়ারের সাথে ব্লুটুথ® লো এনার্জি সংযোগে কাজ করার সময় গড় রেডিও কারেন্ট ~ 6uA = 0dBm এবং 1s সংযোগ ব্যবধান।



লিংক কিনুন↓↓↓

https://www.alibaba.com/product-detail/BLE-5-3-Low-Energy-Ble_1600826782122.html?spm=a2747.product_manager0.0.3a9a71d28fE38N

পিন নং।	নাম	পিনের ধরন	বর্ণনা
1	DIO16_SWDIO	ডিজিটাল	GPIO, SWD ইন্টারফেসঃ মোড নির্বাচন বা SWDIO, উচ্চ ড্রাইভ ক্ষমতা
2	DIO17_SWDCK	ডিজিটাল	GPIO, SWD ইন্টারফেসঃ ঘড়ি, উচ্চ ড্রাইভ ক্ষমতা
3	DIO20_A11	ডিজিটাল বা অ্যানালগ	GPIO, এনালগ ক্ষমতা
4	DIO21_A10	ডিজিটাল বা অ্যানালগ	GPIO, এনালগ ক্ষমতা
5	DIO24_A7	ডিজিটাল বা অ্যানালগ	GPIO, অ্যানালগ ক্ষমতা, উচ্চ ড্রাইভ ক্ষমতা
6	রিসেট_এন	ডিজিটাল ইনপুট	রিসেট, সক্রিয়-নিম্ন, অভ্যন্তরীণ pullup
7	DIO6_A1	ডিজিটাল বা অ্যানালগ	GPIO, এনালগ ক্ষমতা
8	জিএনডি	গ্রাউন্ড পিন	জিএনডি-র সাথে সংযোগ স্থাপন করুন
9	জিএনডি	গ্রাউন্ড পিন	জিএনডি-র সাথে সংযোগ স্থাপন করুন
10	DIO_13	ডিজিটাল	জিপিআইও
11	DIO_12	ডিজিটাল	GPIO, উচ্চ ড্রাইভ ক্ষমতা
12	DIO_11	ডিজিটাল	জিপিআইও
13	DIO_8	ডিজিটাল	জিপিআইও
14	জিএনডি	গ্রাউন্ড পিন	জিএনডি-র সাথে সংযোগ স্থাপন করুন
15	জিএনডি	গ্রাউন্ড পিন	জিএনডি-র সাথে সংযোগ স্থাপন করুন
16	ভিডিডি	শক্তি	1.8V থেকে 3.8V প্রধান চিপ সরবরাহ
