পণ্যের বিবরণ:
|
| চিপসেট: | ব্লুএনআরজি 132 | আয়তন: | 12.5 * 18.5 * 2.6 মিমি |
|---|---|---|---|
| অপারেটিং ভোল্টেজ: | 1.7-3.6V | টিএক্স শক্তি: | 8 ডিবিএম |
| টিএক্স কারেন্ট: | 14.5mA | আরএক্স সংবেদনশীলতা: | -88dBm |
| আরএক্স কারেন্ট: | 7.7mA | ঘুমের বর্তমান ব্যবহার: | 0.5μA |
| Protocal: | BLE4.2 | অ্যান্টেনার ধরণ: | পিসিবি অ্যান্টেনা |
| অপারেটিং তাপমাত্রা: | -30 ~ 85 ℃ | আবেদন: | পরিধেয় ওয়্যারলেস ডিভাইস / আইওটি সম্পর্কিত ডিভাইস |
| বিশেষভাবে তুলে ধরা: | ST BLUENRG-132 ব্লুটুথ লো এনার্জি মডিউল,BLE4.2 ব্লুটুথ লো এনার্জি মডিউল,BLE132SA / ইউএ-বি |
||

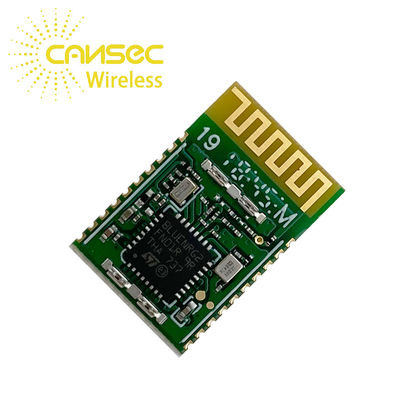

ক্যানসেক BLE132SA / UA-B 2.4GHz ব্লু টুথ মডিউল ওয়্যারলেস এসটি BLUENRG-132 ব্লি মডিউল আইট সলিউশনস BLE4.2
ডিসি-ডিসি রূপান্তরকারী সক্রিয় না হলে বিদ্যুত ব্যবহার
| প্যারামিটার | নূন্যতম | টাইপ | সর্বাধিক | ইউনিট | |
| অপারেটিং ভোল্টেজ | 1.7 | - | 3.6 | ভি | |
| অপারেটিং তাপমাত্রা | -30 | - | 85 | ℃ | |
|
বর্তমান খরচ |
অপেক্ষা করো | - | 0.5 | - | ইউএ |
| মোড পাবেন | - | 14.5 | - | এমএ | |
| প্রেরণ মোড (8 ডিবিএম) | - | 28.8 | - | এমএ | |
| টিএক্স শক্তি | - | 7 | 8 | ডিবিএম | |
| আরএক্স সংবেদনশীলতা | - | - | -88 | ডিবিএম | |
ডিসি-ডিসি রূপান্তরকারী সক্রিয় হলে বিদ্যুত ব্যবহার consumption
| প্যারামিটার | নূন্যতম | টাইপ | সর্বাধিক | ইউনিট | |
| অপারেটিং ভোল্টেজ | 1.7 | - | 3.6 | ভি | |
| অপারেটিং তাপমাত্রা | -30 | - | 85 | ℃ | |
|
বর্তমান খরচ |
অপেক্ষা করো | - | - | ঘ | ইউএ |
| মোড পাবেন | - | 7.7 | - | এমএ | |
| প্রেরণ মোড (8 ডিবিএম) | - | 15.1 | - | এমএ | |
| টিএক্স শক্তি | - | - | ডিবিএম | ||
| আরএক্স সংবেদনশীলতা | - | - | -88 | ডিবিএম | |

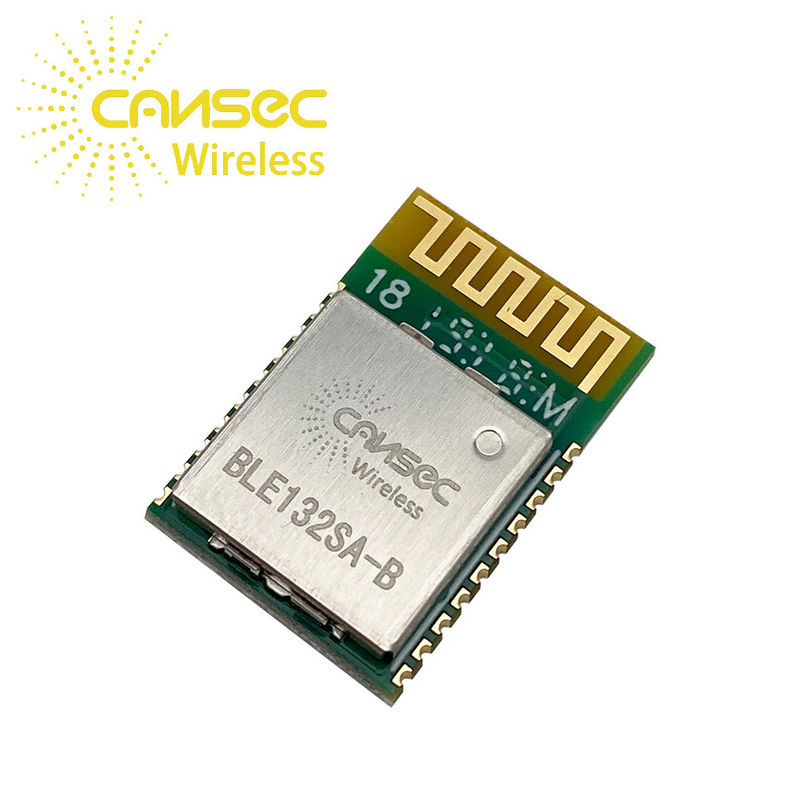

ক্যানসেক BLE132SA / UA-B 2.4GHz ব্লু টুথ মডিউল ওয়্যারলেস এসটি BLUENRG-132 ব্লি মডিউল আইট সলিউশনস BLE4.2
বর্ণনা
BLE132SA / UA-A সিরিজ মডিউলটি এসটি সংস্থার ব্লুএনআরজি -১ এর উপর ভিত্তি করে ডিজাইন করা হয়েছে Blue
ব্লুএনআরজি -১ ইউজার অ্যাপ্লিকেশন কোড চালনার জন্য এম্বেডড কর্টেক্স এম0 এর ব্যবহার সক্ষম করে, পুরষ্কারপ্রাপ্ত ব্লুএনআরজি নেটওয়ার্ক প্রসেসরের বৈশিষ্ট্যগুলি প্রসারিত করে।
ব্লুএনআরজি -1 এর মধ্যে 160 কেবি প্রোগ্রামিং ফ্ল্যাশ মেমরি, 24 কেবি স্ট্যাটিক র্যাম মেমরি রিটেনশন সহ (দুটি 12 কেবি ব্যাংক) এবং এসপিআই, ইউআরটি, আই 2 সি স্ট্যান্ডার্ড যোগাযোগ ইন্টারফেস পেরিফেরিয়াল রয়েছে।এটিতে মাল্টি ফাংশন টাইমার, ওয়াচডগ, আরটিসি এবং ডিএমএ নিয়ামকও রয়েছে।
একটি এডিসি এনালগ সেন্সরগুলির সাথে ইন্টারফেস করার জন্য এবং সংহত ব্যাটারি মনিটরের পরিমাপটি পড়ার জন্য উপলব্ধ।একটি পিডিএম স্ট্রিম প্রক্রিয়া করার জন্য একটি ডিজিটাল ফিল্টার উপলব্ধ।
ব্লুএনআরজি -১ ব্লুএনআরজি রেডিওর মতো একই দুর্দান্ত আরএফ কর্মক্ষমতা উপলব্ধ করে, এবং সংহত উচ্চ-দক্ষতা ডিসি / ডিসি রূপান্তরকারী একই অতি-নিম্ন পাওয়ার বৈশিষ্ট্য রাখে, তবে ব্লুএনআরজি -১ ব্লুএনআরজি স্লিপ মোডের বর্তমান ব্যবহারকে আরও বৃদ্ধি করার অনুমতি দেয় অ্যাপ্লিকেশনগুলির ব্যাটারি আজীবন।
| প্যাড নম্ববে |
নাম |
পিন টাইপ |
বর্ণনা |
| ঘ | RESET_N | আমি | সিস্টেম রিসেট |
|
ঘ |
ডিআইও 13 |
ওডি | জিপিআই 13 |
| আমি | UPointCTS | ||
| আই / ও | আই 2 সি 1_ড্যাট | ||
|
ঘ |
ডিআইও 12 |
ওডি | জিপিআই 12 |
| আই / ও | আই 2 সি 1_সিএলকে | ||
| ঘ | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| ৫ | ভিসিসি | শক্তি | ব্যাটারি ভোল্টেজ ইনপুট |
| প্যাড নম্ববে |
নাম |
পিন টাইপ |
বর্ণনা |
|
। |
ডিআইও 11 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| আমি | ইউটিংআরএক্সএক্সডি | ||
| আই / ও | এসপিআই_সিএস 1 | ||
| ও | সিএলকে_32 কে | ||
|
7 |
ডিআইও 10 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| আমি | এসডাব্লুআইডিও | ||
| ও | SPI_OUT | ||
| ও | সিএলকে_32 কে | ||
|
8 |
ডিআইও 9 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| আমি | এসডাব্লুসিএলকে | ||
| আমি | এসপিআইএনপি | ||
| ও | এক্সও 16/32 এম | ||
|
9 |
ডিআইও 8 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | UPointTXD | ||
| আই / ও | এসপিআই_সিএলকে | ||
| আমি | পিডিএম_ডাটা | ||
|
10 |
ডিআইও 7 / বুট |
আই / ও |
বুটলোডার পিন / সাধারণ উদ্দেশ্যে ডিজিটাল |
| আমি | UPointCTS | ||
| আই / ও | আই 2 সি 2_ড্যাট | ||
| ও | PDM_CLK | ||
|
11 |
ডিআইও 6 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | UPointRTS | ||
| আই / ও | আই 2 সি 2_সিএলকে | ||
| আমি | পিডিএম_ডাটা | ||
|
12 |
ডিআইও 5 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | UPointTXD | ||
| আই / ও | আই 2 সি 2_ড্যাট | ||
| ও | পিডাব্লুএম 1 | ||
|
13 |
ডিআইও 4 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| আমি | ইউটিংআরএক্সএক্সডি | ||
| আই / ও | আই 2 সি 2_সিএলকে | ||
| ও | PWM0 | ||
|
14 |
ডিআইও 3 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | পিডাব্লুএম 1 | ||
| আমি | এসপিআইএনপি | ||
|
15 |
ডিআইও 2 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | PWM0 | ||
| ও | SPI_OUT | ||
| ও | PDM_CLK |
| প্যাড নম্ববে |
নাম |
পিন টাইপ |
বর্ণনা |
|
16 |
ডিআইও 1 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| ও | UPointRTS | ||
| আই / ও | এসপিআই_সিএস 1 | ||
| আমি | পিডিএম_ডাটা | ||
|
17 |
ডিআইও 0 |
আই / ও | সাধারণ উদ্দেশ্যে ডিজিটাল আই / ও |
| আমি | UPointCTS | ||
| আই / ও | এসপিআই_সিএলকে | ||
| ও | সিপিইউসিএলকে | ||
|
18 |
ANATEST0 / DIO14 |
আই / ও |
এনালগ আউটপুট / সাধারণ উদ্দেশ্য ডিজিটাল |
| আই / ও | আই 2 সি 1_সিএলকে | ||
| আই / ও | এসপিআই_সিএলকে | ||
| 19 | ADC1 | আমি | এডিসি ইনপুট ১ |
| 20 | ADC2 | আমি | এডিসি ইনপুট 2 |
বিঃদ্রঃ:আরও বিশদ অনুগ্রহ রেফারেন্স দ্য blueNRG-232 তথ্য তালিকা থেকে www.ST.com।
