টিআই সিসি 1312 আইওটি এইএস 256 বিটস সাব গিগাহার্টজ মডিউল 434/470/868 / 915MHz 13 ডিবিএম টিএক্স পাওয়ার

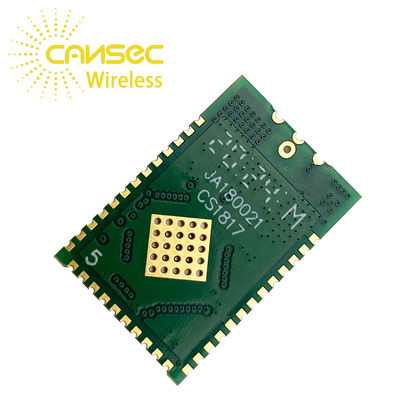

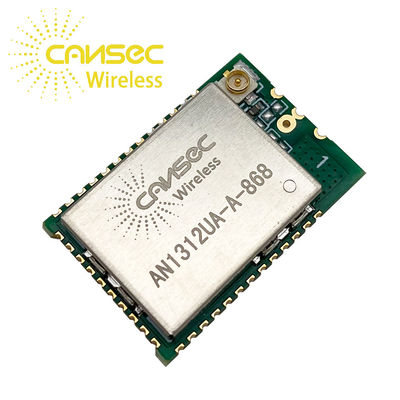

এএন 1312 মডিউল সিসি 1312 আর এর উপর ভিত্তি করে ডিজাইন করা হয়েছে।সিসি 1312 আর ডিভাইসটি একটি সাব-1 জিএইচজেড ওয়্যারলেস এমসিইউ লক্ষ্যযুক্ত ওয়্যারলেস এম-বাস, আইইইই 802.15.4 জি, আইপিভি 6-সক্ষম স্মার্ট অবজেক্টস (6LoWPAN), কেএনএক্স আরএফ, ওয়াই-সুনি, এবং মালিকানাধীন সিস্টেমগুলি সহ ITTI 15.4-স্ট্যাক।

সিসি 1312 আর ডিভাইস হ'ল সিম্পলিংক ™ এমসিইউ প্ল্যাটফর্মের সাশ্রয়ী, অতি-স্বল্প শক্তি, ২.৪-গিগাহার্টজ এবং সাব-১ গিগাহার্জ আরএফ ডিভাইসের সদস্য।অতি স্বল্প অ্যাক্টিভ আরএফ এবং মাইক্রোকন্ট্রোলার (এমসিইউ) স্রোত, প্যারিটি সুরক্ষিত র‌্যাম ধরে রাখার 80KB পর্যন্ত উপ-sleepA স্রোতের পাশাপাশি চমৎকার ব্যাটারি আজীবন সরবরাহ করে এবং ছোট মুদ্রা-কোষের ব্যাটারিগুলিতে এবং শক্তি সংগ্রহের অ্যাপ্লিকেশনগুলিতে অপারেশন করতে দেয়।

সিসি 1312 আর ডিভাইসটি একাধিক শারীরিক স্তর এবং আরএফ মানকে সমর্থন করে এমন একটি প্ল্যাটফর্মে একটি শক্তিশালী 48-মেগাহার্টজ আর্মি কর্টেক্স-এম 4 এফ সিপিইউয়ের সাথে একটি নমনীয়, খুব কম-শক্তি আরএফ ট্রান্সসিভারকে একত্রিত করে।একটি উত্সর্গীকৃত রেডিও কন্ট্রোলার (আর্মি কর্টেক্স-এম0) নিম্ন স্তরের আরএফ প্রোটোকল কমান্ডগুলি পরিচালনা করে যা রম বা র্যামে সঞ্চিত থাকে, ফলে অতি-নিম্ন শক্তি এবং দুর্দান্ত নমনীয়তা নিশ্চিত করে।সিসি 1312 আর ডিভাইসের স্বল্প শক্তি খরচ আরএফ কর্মক্ষমতা ব্যয় করে আসে না;সিসি 1312 আর ডিভাইসে দুর্দান্ত সংবেদনশীলতা এবং দৃust়তা (নির্বাচন এবং ব্লকিং) কর্মক্ষমতা রয়েছে।

সিসি 1312 আর ডিভাইস একটি অত্যন্ত সংহত, সত্য সিঙ্গল-চিপ সমাধান যা একটি সম্পূর্ণ আরএফ সিস্টেম এবং একটি অন-চিপ ডিসি / ডিসি রূপান্তরকারীকে সমন্বিত করে।সেন্সরগুলি খুব স্বল্প-শক্তি পদ্ধতিতে প্রোগ্রামযোগ্য, স্বায়ত্তশাসিত দ্বারা পরিচালনা করা যায়

প্রোগ্রাম এবং ডেটা এর জন্য 4KB এসআরএএম সহ অতি-লো পাওয়ার সেন্সর কন্ট্রোলার সিপিইউ।সেন্সর কন্ট্রোলার, এর দ্রুত জাগ্রত এবং অতি-লো-পাওয়ার 2 মেগাহার্টজ মোড সহ স্যাম্পলিং, বাফারিং এবং এনালগ এবং ডিজিটাল উভয় প্রসেসিংয়ের জন্য ডিজাইন করা হয়েছে।

• অন্তর্নির্মিত সিসি 1312 এফ সাব-1-গিগাহার্টজ আরএফ

সিস্টেম-অন-চিপ (এসওসি)

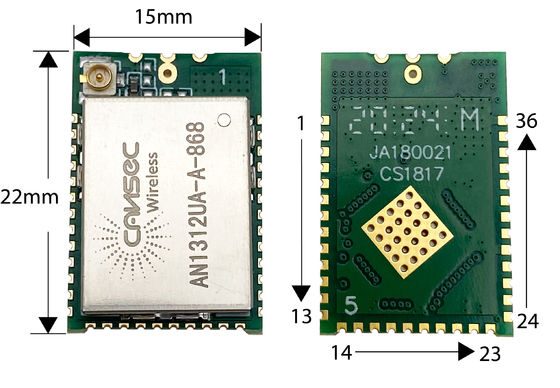

• আকার: 15 মিমি এক্স 22 মিমি এক্স 3.2 মিমি
• অপারেটিং ভোল্টেজ: 1.8V থেকে 3.8V
• অপারেটিং তাপমাত্রা: -20 ℃ ~ + 70 ℃
• স্টোরেজ তাপমাত্রা: -40 ℃ ~ + 150 ℃
• মাইক্রোকন্ট্রোলার
• শক্তিশালী 48-মেগাহার্টজ আর্মি কর্টেক্স®-এম 4 এফ
• প্রসেসর
• 352KB ইন-সিস্টেম প্রোগ্রামেবল ফ্ল্যাশ
• প্রোটোকল এবং লাইব্রেরির জন্য রম এর 256KB

কার্যাদি

• 8KB ক্যাশে এসআরএএম (বিকল্পভাবে)

সাধারণ উদ্দেশ্যে র‌্যাম হিসাবে উপলব্ধ)

• 80KB আল্ট্রালো ফুটো এসআরএএম
• 2-পিন সিজে TAG এবং JTAG ডিবাগিং
• ওভার-দ্য এয়ার আপগ্রেড (ওটিএ) সমর্থন করে
• আলট্রাও পাওয়ার সেন্সর কন্ট্রোলার 4KB এসআরএএম সহ
• সেন্সর ডেটা নমুনা, সঞ্চয় এবং প্রক্রিয়া
• সিস্টেম সিপিইউ থেকে স্বাধীন অপারেশন
• লো-পাওয়ার অপারেশনের জন্য দ্রুত জাগ্রত করা
• টিআই-আরটিওএস, ড্রাইভার, বুটলোডার এবং আইইইই

802.15.4 অনুকূলিতকরণের জন্য রোমে ম্যাক

অ্যাপ্লিকেশন আকার

• পেরিফেরালস
• ডিজিটাল পেরিফেরিয়ালগুলি যে কোনওটিতে যেতে পারে

জিপিআইও

• 4 × 32-বিট বা 8 × 16-বিট সাধারণ-উদ্দেশ্য

টাইমারস

• 12-বিট এডিসি, 200 কেসাম্পল / গুলি, 8-চ্যানেল
• অভ্যন্তরীণ রেফারেন্স ডিএসি সহ 2 × তুলনামূলক (1 × ধারাবাহিক সময়, 1 × অতি-নিম্ন শক্তি)
• প্রোগ্রামযোগ্য বর্তমান উত্স
• 2 এক্স ইউআরটি
• 2 এক্স এসএসআই (এসপিআই, মাইক্রোওয়্যার, টিআই)
• আই 2 সি
• আই 2 এস
• রিয়েল-টাইম ক্লক (আরটিসি)
• AES-128 - এবং 256-বিট ক্রিপ্টো এক্সিলারেটর
• সত্যিকারের র্যান্ডম নম্বর জেনারেটর (টিআরএনজি)
• ক্যাপাসিটিভ সেন্সিং, 8 টি চ্যানেল পর্যন্ত
• ইন্টিগ্রেটেড তাপমাত্রা এবং ব্যাটারি মনিটর
• স্বল্প শক্তি
• অ্যাক্টিভ-মোড আরএক্স: 8 এমএ
• অ্যাক্টিভ-মোড টিএক্স: 27 এমএ
• স্ট্যান্ডবাই: 1 μA (আরটিসি অন, 80 কেবি র‌্যাম এবং

সিপিইউ ধরে রাখা)

• রেডিও বিভাগ
• নমনীয় উচ্চ-কর্মক্ষমতা উপ -1 গিগাহার্টজ আরএফ

ট্রানসিভার

• দুর্দান্ত রিসিভার সংবেদনশীলতা:

সিম্পলিংক দীর্ঘ-পরিসরের জন্য -121 ডিবিএম

মোড 5 কেবিপিএসে;

50 কেবিপিএসে -110 ডিবিএম

• সাথে +14 ডিবিএম পর্যন্ত আউটপুট শক্তি

তাপমাত্রা ক্ষতিপূরণ
