পণ্যের বিবরণ:
|
আয়তন: | 15 মিমি * 22 মিমি * 3.2 মিমি | টিএক্স শক্তি: | 13 ডিবিএম |
---|---|---|---|
আরএক্স সংবেদনশীলতা: | -124 ডিবিএম | টিএক্স কারেন্ট: | 25mA |
আরএক্স কারেন্ট: | 5.5mA | স্ট্যান্ডবাই কারেন্ট: | 1uA |
শুঙ্গ: | ইউএফএল সংযোগকারী | চিপসেট: | টেক্সাস যন্ত্রপাতি দ্বারা সিসি 1310 |
ফ্রিকোয়েন্সি: | 434/470/868 / 915MHz | পৌঁছানো: | 700 মিটারের |
ওয়ার্কিং টেম্পুরেশন: | -20 ~ + + 70 ℃ | ||
বিশেষভাবে তুলে ধরা: | আরএফ 434 মেগাহার্টজ আরটিএস মডিউল,লো পাওয়ার সিসি 1310 মডিউল,ইউএফএল সংযোগকারী আরটিএস মডিউল |

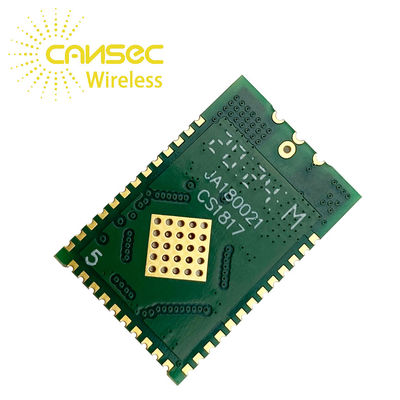

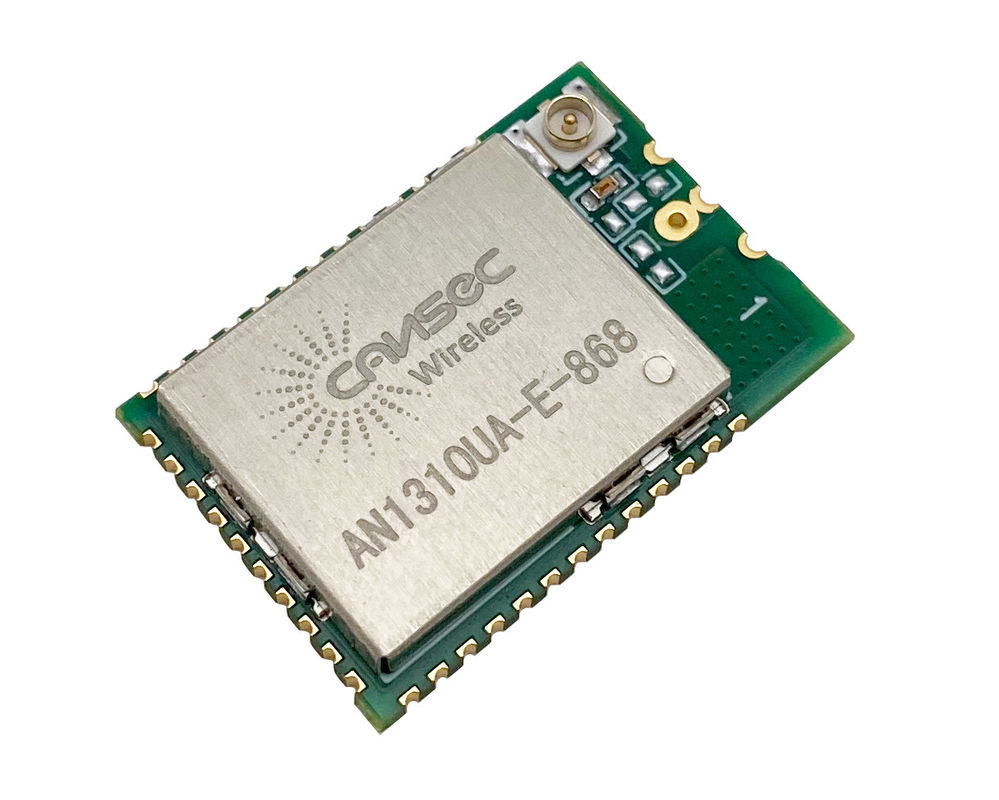

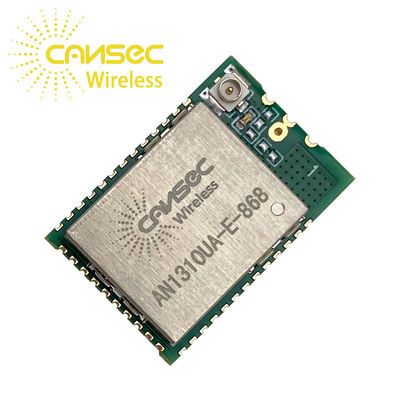

ক্যানস্যাক লো পাওয়ার সিসি 1310 আরএফ 434 মেগাহার্টজ ওয়্যারলেস মডিউল শিল্প নিয়ন্ত্রণ ওয়্যারলেস মডিউল
ভ্যাব্যাট = 3.3 ভি ফ্রিকোয়েন্সি = 434 / 470MHz
ক্যানস্যাক লো পাওয়ার সিসি 1310 আরএফ 434 মেগাহার্টজ ওয়্যারলেস মডিউল শিল্প নিয়ন্ত্রণ ওয়্যারলেস মডিউল
প্যাড সংখ্যা |
নাম |
পিন প্রকার |
বর্ণনা |
ঘ | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
ঘ | DIO_1 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ামক |
ঘ | DIO_2 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ামক |
ঘ | DIO_3 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ামক |
৫ | DIO_4 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ামক |
। | DIO_5 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ন্ত্রক, উচ্চ ড্রাইভ ক্ষমতা |
7 | DIO_6 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ন্ত্রক, উচ্চ ড্রাইভ ক্ষমতা |
8 | DIO_7 | ডিজিটাল আই / ও | জিপিআইও, সেন্সর নিয়ন্ত্রক, উচ্চ ড্রাইভ ক্ষমতা |
9 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
10 | ভিডিডি | শক্তি | 1.8V থেকে 3.8V প্রধান চিপ সরবরাহ |
11 | DIO_8 | ডিজিটাল আই / ও | জিপিআইও |
12 | ডিআইও_৯ | ডিজিটাল আই / ও | জিপিআইও |
13 | DIO_10 | ডিজিটাল আই / ও | জিপিআইও |
14 | DIO_11 | ডিজিটাল আই / ও | জিপিআইও |
15 | DIO_12 | ডিজিটাল আই / ও | জিপিআইও |
16 | DIO_13 | ডিজিটাল আই / ও | জিপিআইও |
17 | DIO_14 | ডিজিটাল আই / ও | জিপিআইও |
18 | DIO_15 | ডিজিটাল আই / ও | জিপিআইও |
19 | JTAG_TMSC | ডিজিটাল আই / ও | JTAG টিএমএসসি, উচ্চ ড্রাইভের ক্ষমতা |
20 | JTAG_TCKC | ডিজিটাল আই / ও | JTAG টিসিকেসি |
21 | DIO_16 | ডিজিটাল আই / ও | জিপিআইও, JTAG_TDO, উচ্চ ড্রাইভ ক্ষমতা |
22 | DIO_17 | ডিজিটাল আই / ও | জিপিআইও, JTAG_TDI, উচ্চ ড্রাইভ ক্ষমতা |
23 | DIO_18 | ডিজিটাল আই / ও | জিপিআইও |
24 | DIO_19 | ডিজিটাল আই / ও | জিপিআইও |
25 | DIO_20 | ডিজিটাল আই / ও | জিপিআইও |
26 | DIO_21 | ডিজিটাল আই / ও | জিপিআইও |
27 | DIO_22 | ডিজিটাল আই / ও | জিপিআইও |
