পণ্যের বিবরণ:
|
| আয়তন: | 18.6 * 33.4 * 2.8 মিমি | টিএক্স শক্তি: | 6 ডিবিএম |
|---|---|---|---|
| আরএক্স সংবেদনশীলতা: | -103 ডিবিএম | টিএক্স কারেন্ট: | 36 এমএ |
| আরএক্স কারেন্ট: | 4.6mA | স্ট্যান্ডবাই কারেন্ট: | 1.5uA |
| অ্যান্টেনার ধরণ: | চিপ অ্যান্টেনা | চিপসেট: | nrf52840 |
| বিশেষভাবে তুলে ধরা: | ক্যানসেক BLE52840SA-B,ব্লু ব্লুটুথ মডিউল নর্ডিক,নর্ডিক NRF52840 আইওটি সলিউশন |
||

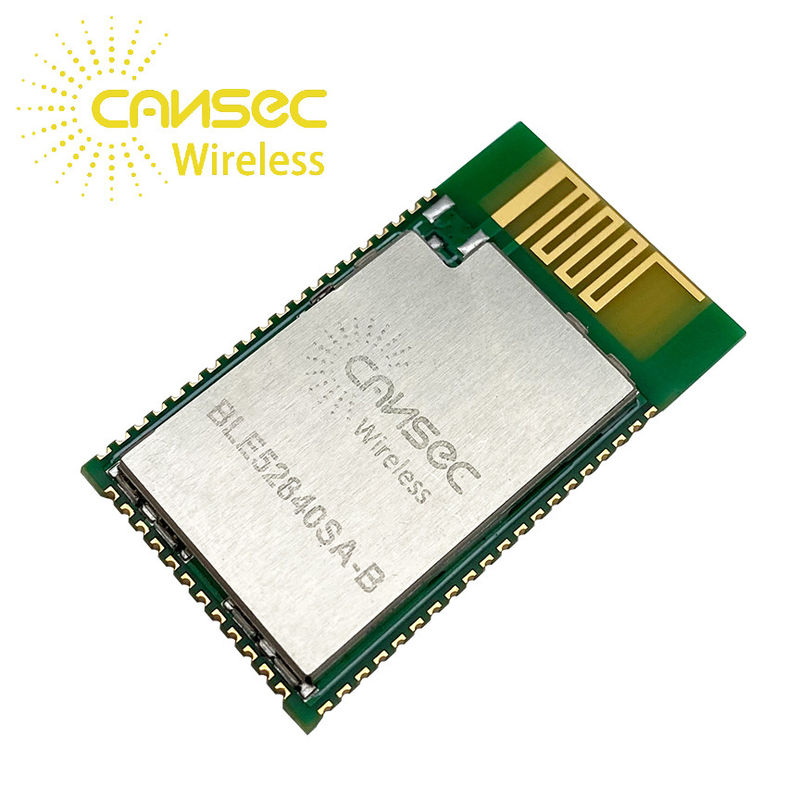

কম দামের মাল্টি প্রোটোকল ক্যানস্যাক BLE52840SA-B নর্ডিক এনআরএফ 52840 আইওটি সলিউশন ব্লি আই / ও ব্লু টুথ 5.0 মডিউল
কম দামের মাল্টি প্রোটোকল ক্যানস্যাক BLE52840SA-B নর্ডিক এনআরএফ 52840 আইওটি সলিউশন ব্লি আই / ও ব্লু টুথ 5.0 মডিউল
| প্যাড নম্বর | নাম | পিন টাইপ | বর্ণনা |
| ঘ | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| ঘ | পি 1.10 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| ঘ | পি 1.11 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| ঘ | পি 1.12 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| ৫ | পি 1.14 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| । |
P003 এআইএন 1 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 7 |
P0.28 এআইএন 4 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 8 | পি 1.13 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 9 | পি 1.15 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 10 |
P0.02 এআইএন 0 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 11 |
P0.05 এআইএন 3 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 12 | P0.27 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 13 |
P0.07 ট্র্যাকলক |
ডিজিটাল আই / ও ঘড়ির কাঁটা |
সাধারণ উদ্দেশ্য I / O বাফার ক্লকটি ট্রেস করুন |
| 14 | পি 1.08 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 15 |
P0.11 ট্র্যাকডেটা 2 |
ডিজিটাল আই / ও ডেটা ট্রেস করুন |
সাধারণ উদ্দেশ্য I / O ট্রেসার বাফার ট্র্যাকডেটা [২] |
| 16 | P0.26 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 17 |
P0.04 এআইএন 2 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 18 | P0.06 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 19 | P0.08 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 20 |
পি 1.09 ট্র্যাকডেটা 3 |
ডিজিটাল আই / ও ডেটা ট্রেস করুন |
সাধারণ উদ্দেশ্য I / O ট্রেসার বাফার ট্র্যাকডেটা [3] |
| 21 |
P0.12 ট্র্যাকডেটা 1 |
ডিজিটাল আই / ও ডেটা ট্রেস করুন |
সাধারণ উদ্দেশ্য I / O ট্রেসার বাফার ট্র্যাকডেটা [১] |
| 22 | জিএনডি | শক্তি | গ্রাউন্ড |
| 23 | জিএনডি | শক্তি | গ্রাউন্ড |
| 24 | + ভিসিসি | শক্তি | বিদ্যুৎ সরবরাহ |
| 25 | ভিডিডিএইচ | শক্তি | উচ্চ ভোল্টেজ শক্তি সরবরাহ |
| 26 | ডিসিসিএইচ | শক্তি | ডিসি / ডিসি রূপান্তরকারী আউটপুট |
| 27 | P0.14 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 28 | P0.16 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 29 |
P0.18 এনআরএসইটি |
ডিজিটাল আই / ও রিসেট |
সাধারণ উদ্দেশ্য I / O সিস্টেম রিসেট হিসাবে কনফিগারযোগ্য |
| 30 | P0.19 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 31 | P0.21 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 32 | P0.23 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 33 | ডি + | ডিজিটাল আই / ও | ইউএসবি ডি + |
| 34 | ডি- | ডিজিটাল আই / ও | ইউএসবি ডি- |
| 35 | ভিবিএস | শক্তি | ইউএসবি 3.3 ভি নিয়ন্ত্রকের জন্য 5 ভি ইনপুট |
| 36 | P0.13 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 37 | P0.15 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 38 | P0.17 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 39 | P0.20 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 40 | P0.22 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 41 | P0.24 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 42 |
পি 1.00 ট্র্যাকডেটা0
|
ডিজিটাল আই / ও ডেটা ট্রেস করুন
|
সাধারণ উদ্দেশ্য I / O ট্রেসার বাফার ট্র্যাকডেটা [0] সিরিয়াল তারের আউটপুট (SWO) |
| 43 | P0.25 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 44 | পি 1.01 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 45 | এসডাব্লুআইডিও | ডিবাগ | ডিবাগ এবং প্রোগ্রামিংয়ের জন্য সিরিয়াল ওয়্যার ডিবাগ I / O |
| 46 | এসডাব্লুডিসিএল | ডিবাগ |
ডিবাগের জন্য সিরিয়াল তারের ডিবাগ ক্লক ইনপুট এবং প্রোগ্রামিং |
| 47 | পি 1.02 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 48 | পি 1.04 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 49 | পি 1.06 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 50 |
P0.09 এনএফসি 1 |
ডিজিটাল আই / ও এনএফসি ইনপুট |
সাধারণ উদ্দেশ্য I / O এনএফসি অ্যান্টেনা সংযোগ |
| 51 |
P0.10 এনএফসি 2 |
ডিজিটাল আই / ও এনএফসি ইনপুট |
সাধারণ উদ্দেশ্য I / O এনএফসি অ্যান্টেনা সংযোগ |
| 52 | জিএনডি | ||
| 53 | পি 1.07 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 54 | পি 1.05 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 55 | পি 1.03 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O |
| 56 |
P0.31 এআইএন 7 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 57 |
P0.29 এআইএন 5 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
| 58 |
P0.30 এআইএন 6 |
ডিজিটাল আই / ও এনালগ ইনপুট |
সাধারণ উদ্দেশ্য I / O এনালগ ইনপুট |
