পণ্যের বিবরণ:
|
| আয়তন: | 15 মিমি * 22 (অ্যান্টেনা + 10) মিমি * 3.2 মিমি | টিএক্স শক্তি: | 14 ডিবিএম |
|---|---|---|---|
| আরএক্স সংবেদনশীলতা: | -130dBm | টিএক্স কারেন্ট: | 24 এমএ |
| আরএক্স কারেন্ট: | 9.6mA | স্ট্যান্ডবাই কারেন্ট: | 1uA |
| অ্যান্টেনার ধরণ: | হেলিক্স অ্যান্টেনা | চিপসেট: | স্পিরিট -২ এসটি দ্বারা 2 |
| ইনপুট / আউটপুট: | 21 | ফ্রিকোয়েন্সি: | 434/470/868 / 915MHz |
| আবেদন: | স্মার্ট হোম / সেন্সর / স্মার্ট মিটার | ||
| বিশেষভাবে তুলে ধরা: | এস 2 এসপিআই-ইউএ-এ সাব গিগাহার্টজ মডিউল,14 ডিবিএম সাব জিএইচজেড মডিউল,এসটি স্পিরিট 2 915MHz মডিউল |
||

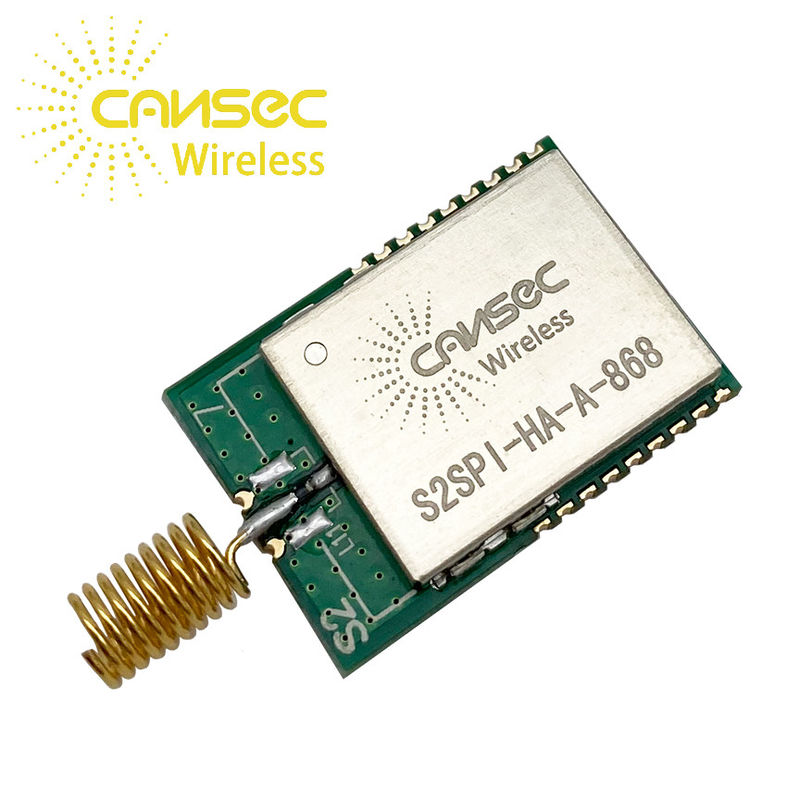

ক্যানস্যাক ওয়্যারলেস এস 2 এসপিআই-এইচএ-এ এসটি স্পিরিট 1 কিউটিআর 434 এম / 470 এম / 868 এম / 915 এম স্মার্ট হোম আইওটি সলিউশন লো পাওয়ার কনসোপশন সাব-জি মডিউল

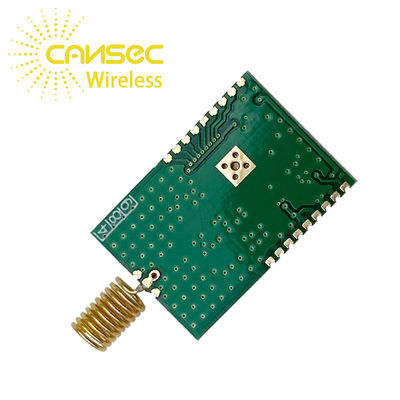

এসটি স্পিরিটি -2 চিপসেট সহ এস 2 এসপিআই-ইউএ-এ সাব জিএইচজেড মডিউল
|
প্যারামিটার
|
নূন্যতম
|
টাইপ
|
সর্বাধিক
|
ইউনিট
|
|
|
অপারেটিং ভোল্টেজ
|
1.8
|
-
|
3.6
|
ভি
|
|
|
অপারেটিং তাপমাত্রা
|
-20
|
-
|
+70
|
℃
|
|
|
কারেন্ট
গ্রহণ |
সুপ্ত অবস্থা
|
-
|
-
|
ঘ
|
ইউএ
|
|
মোড পাবেন
|
-
|
8
|
9
|
এমএ
|
|
|
প্রেরণ মোড
|
-
|
38
|
40
|
এমএ
|
|
|
টিএক্স পাওয়ার (ক্যারিয়ারের জন্য)
|
-
|
-
|
14
|
ডিবিএম
|
|
|
আরএক্স সংবেদনশীলতা (লোরা মড্যুলেশনের জন্য)
|
-
|
-
|
-130
|
ডিবিএম
|
|
|
দূরত্ব
|
এইচএ: 110
ইউএ: 230 |
মি
|
|||
|
প্যারামিটার
|
নূন্যতম
|
টাইপ
|
সর্বাধিক
|
ইউনিট
|
|
|
অপারেটিং ভোল্টেজ
|
1.8
|
-
|
3.6
|
ভি
|
|
|
অপারেটিং তাপমাত্রা
|
-20
|
-
|
+70
|
℃
|
|
|
কারেন্ট
গ্রহণ |
সুপ্ত অবস্থা
|
-
|
-
|
ঘ
|
ইউএ
|
|
মোড পাবেন
|
-
|
8.2
|
9
|
এমএ
|
|
|
প্রেরণ মোড
|
-
|
21
|
24
|
এমএ
|
|
|
টিএক্স পাওয়ার (ক্যারিয়ারের জন্য)
|
-
|
-
|
14
|
ডিবিএম
|
|
|
আরএক্স সংবেদনশীলতা (লোরা মড্যুলেশনের জন্য)
|
-
|
-
|
-130
|
ডিবিএম
|
|
|
দূরত্ব
|
এইচএ: 110
ইউএ: 230 |
মি
|
|||
এসটি স্পিরিটি -2 চিপসেট সহ এস 2 এসপিআই-ইউএ-এ সাব জিএইচজেড মডিউল
| প্যাড নম্বর | নাম | পিন টাইপ | বর্ণনা |
| ঘ | এসডিও | ডিজিটাল আউট | এসপিআই ক্রীতদাস ডেটা আউটপুট |
| ঘ | এসডিআই | ডিজিটাল ইন | এসপিআই ক্রীতদাস ডেটা ইনপুট |
| ঘ | এসসিএলকে | ডিজিটাল ইন | এসপিআই স্লেভ ক্লক ইনপুট |
| ঘ | সিএসএন | ডিজিটাল ইন | এসপিআই চিপ নির্বাচন করুন |
| ৫ | জিপিআইও 0 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O যা এসপিআই রেজিস্টারগুলির মাধ্যমে বিভিন্ন ক্রিয়াকলাপ সম্পাদনের জন্য কনফিগার করা যেতে পারে |
| । | জিপিআইও 1 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O যা এসপিআই রেজিস্টারগুলির মাধ্যমে বিভিন্ন ক্রিয়াকলাপ সম্পাদনের জন্য কনফিগার করা যেতে পারে |
| 7 | জিপিআইও 2 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O যা এসপিআই রেজিস্টারগুলির মাধ্যমে বিভিন্ন ক্রিয়াকলাপ সম্পাদনের জন্য কনফিগার করা যেতে পারে |
| 8 | জিপিআইও 3 | ডিজিটাল আই / ও | সাধারণ উদ্দেশ্য I / O যা এসপিআই রেজিস্টারগুলির মাধ্যমে বিভিন্ন ক্রিয়াকলাপ সম্পাদনের জন্য কনফিগার করা যেতে পারে |
| 9 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 10 | এসডিএন | ডিজিটাল ইন |
শাটডাউন ইনপুট পিন।এসডিএন = হওয়া উচিত সমস্ত মোডে '0', তবে শাটডাউন মোড |
| 11 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 12 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 13 | ভিসিসি | বিদ্যুৎ সরবরাহ | 1.8 ভি থেকে 3.6 ভি পাওয়ার |
| 14 | ভিসিসি | বিদ্যুৎ সরবরাহ | 1.8 ভি থেকে 3.6 ভি পাওয়ার |
| 15 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 16 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 17 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 18 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 19 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
| 20 | এএনটি | অ্যান্টেনা ইন্টারফেস | একটি বাহ্যিক অ্যান্টেনার সাথে সংযুক্ত করুন |
| 21 | জিএনডি | গ্রাউন্ড পিন | জিএনডি-তে সংযোগ করুন |
